ترسیم حجم های منحنی ساده و خاص در اسکچاپ

پنجشنبه, ۳۰ خرداد ۱۳۹۲، ۰۵:۱۴ ب.ظ

دو روش ساده برای رسم منحنی من بلد هستم که امیدوارم به دردتون بخوره. هر کس روش های دیگه ای هم بلد بود بگه تا بقیه هم استفاده کنن.

روش اول استفاده از دستور follow me

روش دوم استفاده از پلاگین curviloft

روش اول در مواردی استفاده میشه که ما بتونیم منحنی حجمی مون رو به یک صفحه و یک مسیر حرکتی که اون صفحه طی اون مسیر حرکت کنه و حجممون رو بسازه، ایجاد کنیم (فک کنم یکم پیچیده کفتم D:)

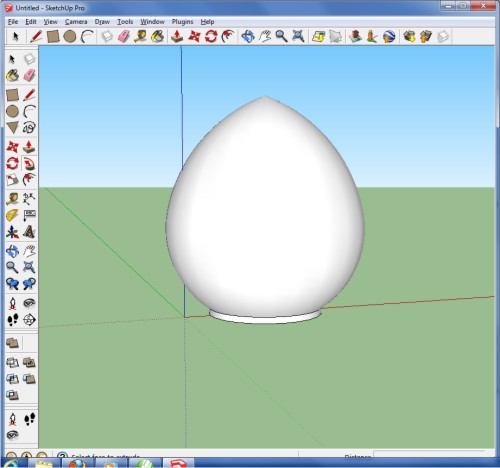

مثلا فرض کنیم یه گنبد تو ذهنمونه مثل شکل زیر و میخواییم بکشیمش:

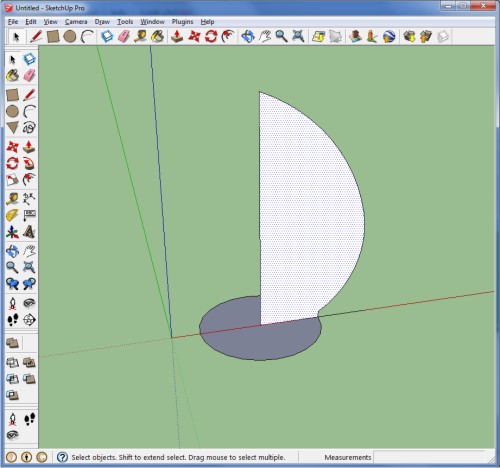

خب اولین کار اینکه ببینیم این حجممون رو چجوری به یک مسیر و صفحه تبدیل کنیم تو عکس زیر ببینید:

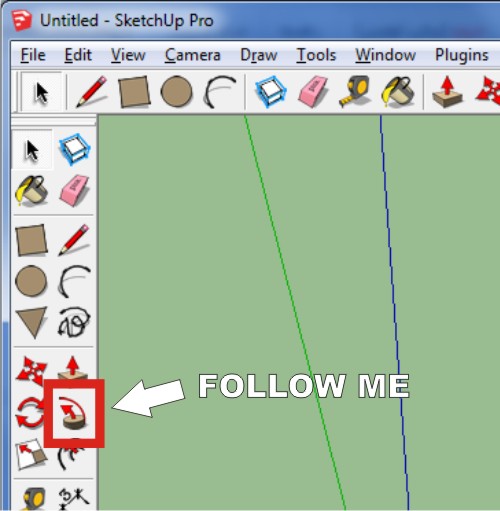

همون طور که میبینید اگر صفحه انتخاب شده حول محیط دایره بچرخه حجممون درست میشه. برای اینکار از دستور follow me استفاده میکنیم:

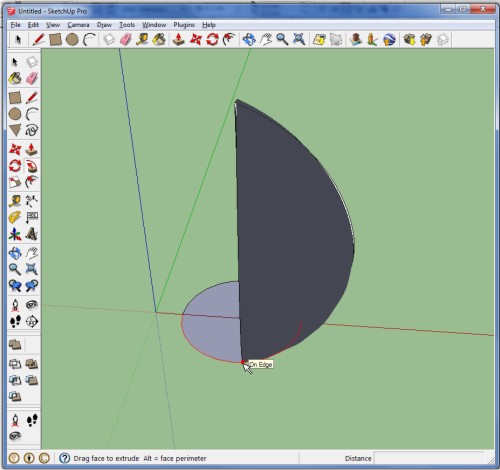

بعد از انتخاب follow me صفحه مون رو انتخاب میکنیم و بعد موس رو روی منحنی حرکت میدیم تا حجم همراه با موس و محیط دایره تشکیل بشه:

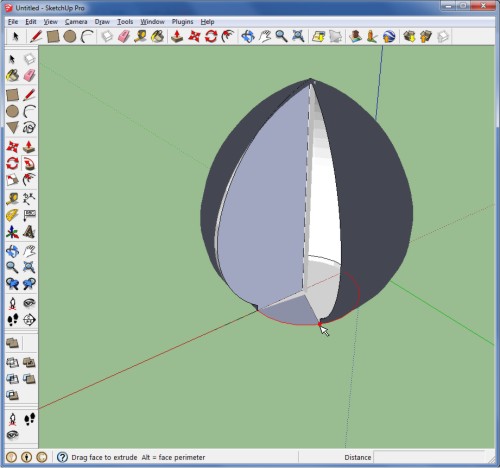

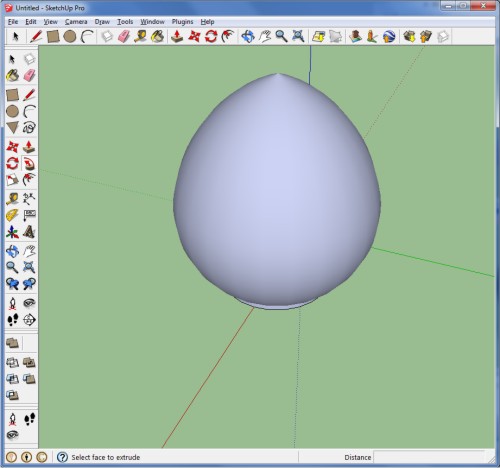

در آخر پس از طی محیط دایره روی نقطه شروع کلیک میکنیم تا حجممون درست بشه:

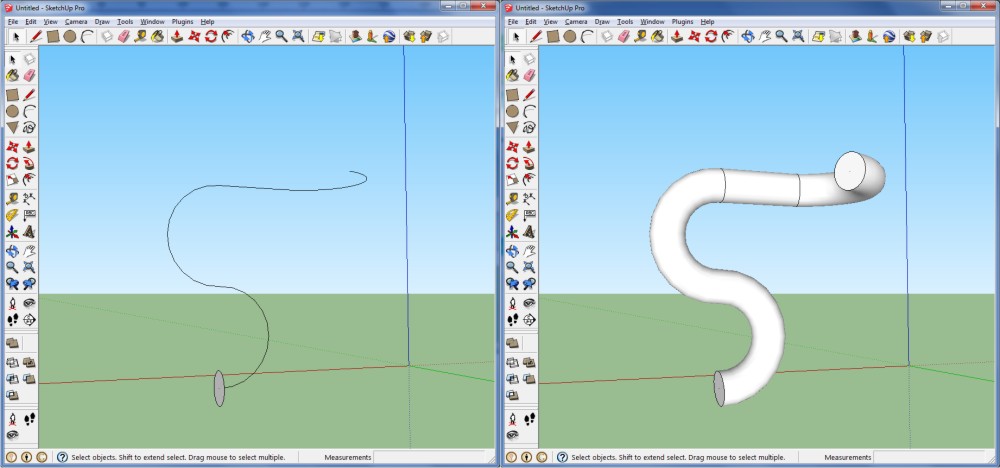

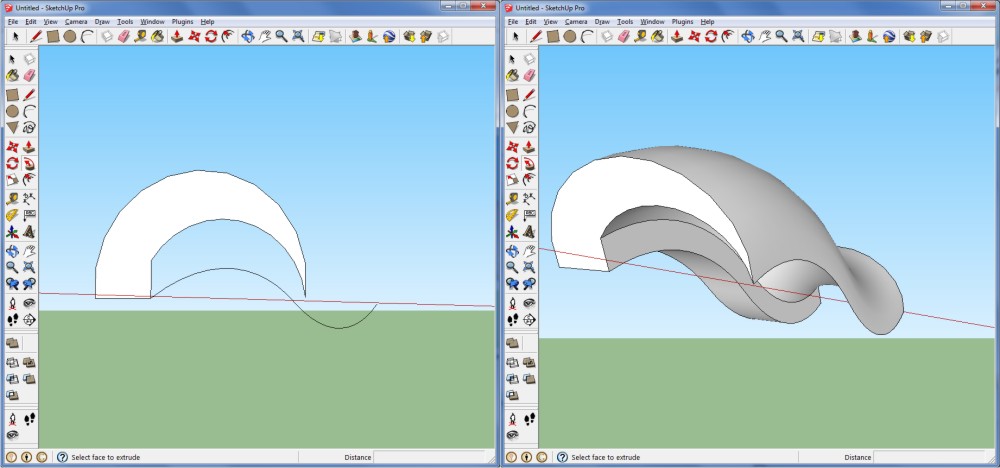

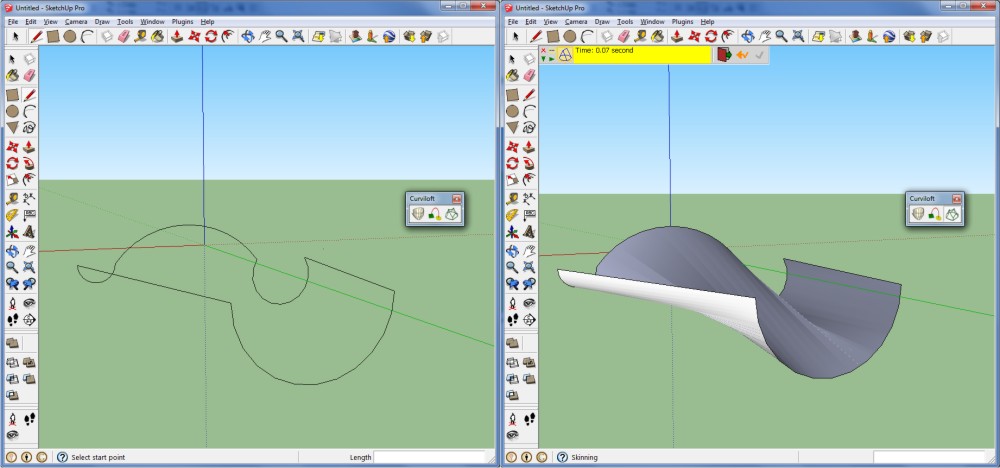

مثال های زیر هم به کمک این دستور میتونن رسم بشن:


روش دوم استفاده از پلاگین curviloft هست که خیلی از جاها که نرم افزار نمیتونه سطح رو تشخیص بده بهمون کمک میکنه.

( این پلاگین رو در انتها میتونید دانلود کنید)

خیلی اوقات شده که ما سطحی رو که در نظر داریم میکشیم ولی نرم افزار اونو تشخیص نمیده و اعصابمون میریزه بهم! ولی خب این پلاگین خیلی کمک میکنه.

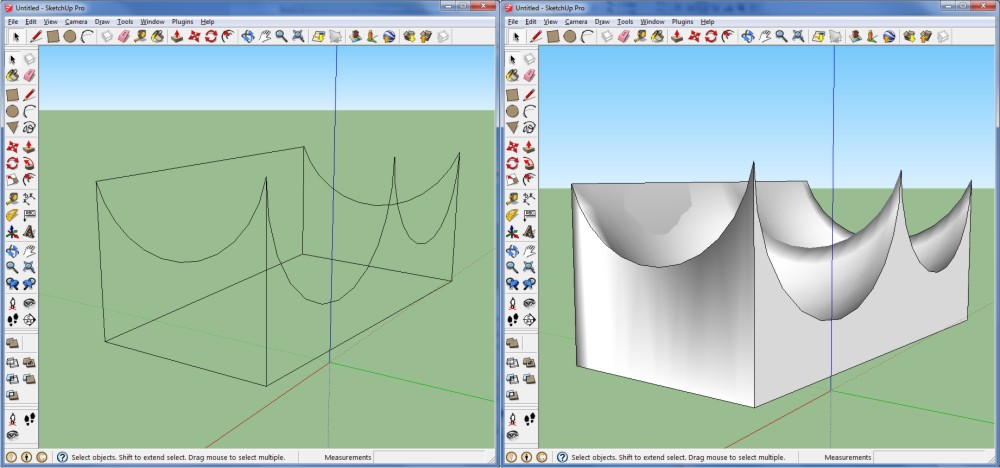

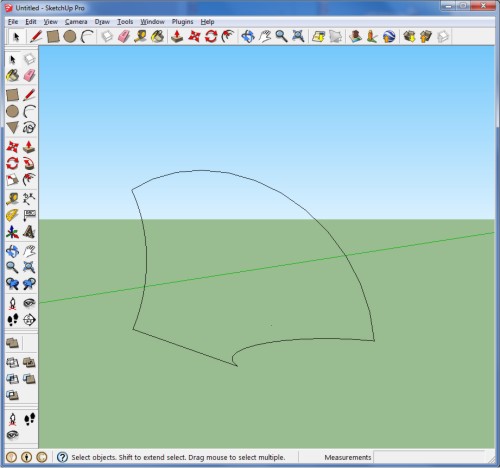

در شکل زیر نگاه کنید، من یک سطح میخوام که بین چهار خطی که در فضای سه بعدی کشیدم تشکیل بشه اما نرم افزار نمی تونه سطح رو بشناسه:

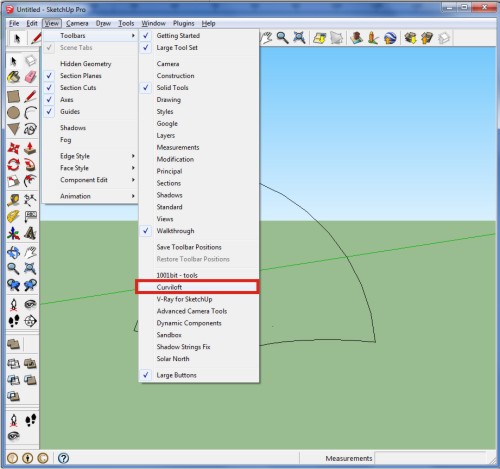

برای این کار اگر پلاگین رو نصب کرده باشین از طریق زیر میتونید toolbar ش رو بیارید:

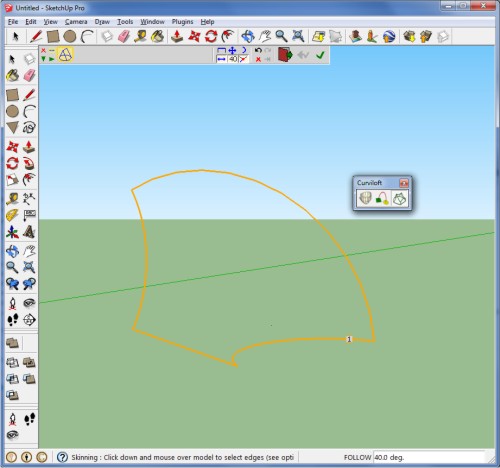

حال   را انتخاب کرده و شروع میکنیم خطوط مون رو انتخاب کردن:

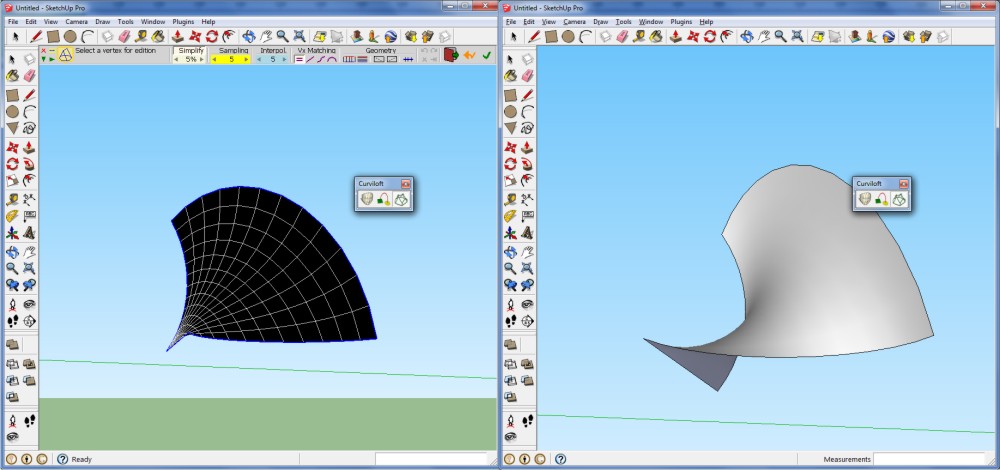

در نهایت Enter میزنیم و شکل صفحه مان را نشان میدهد اگر درست بود یک بار دیگه Enter میزنیم و صفحه مان ایجاد میشود:

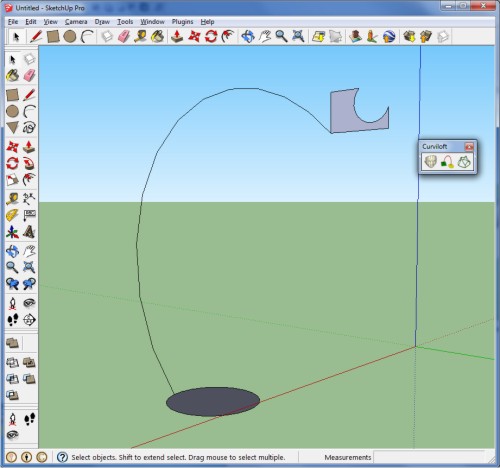

یک ابزار دیگه ای که این پلاگین داره یه چیزی مثل follow me هست اما تفاوتش اینکه در طی مسیر صفحه مون تغییر میکنه مثلا ببینید:

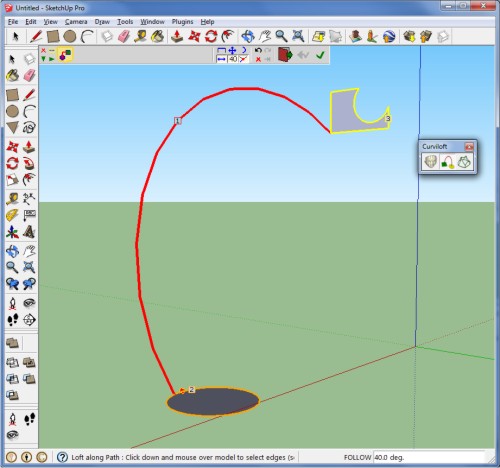

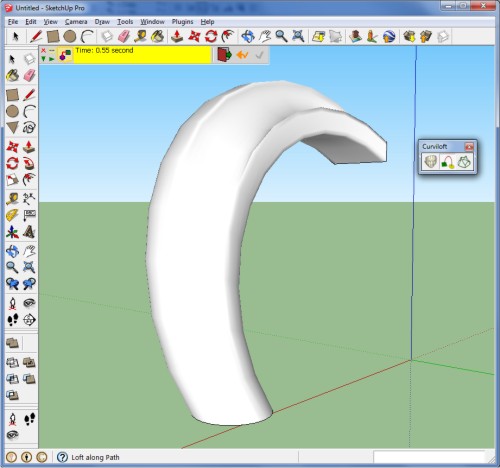

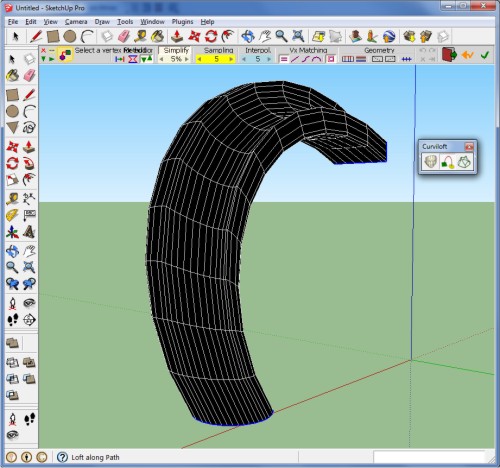

برای این کار ایتدا   را انتخاب میکنیم و سپس اول مسیر رو انتخاب میکنیم و Enter میزنیم، بعد صفحات رو انتخاب میکنیم و Enter میزنیم. اگر حجم نشان داده شده (سیاه) درست بود دوباره Enter میزنیم تا حجم تشکیل بشه:

برای نصب پلاگین:

ابتدا دو فایل libfredo6 دریافت و  curviloft 1.2 دریافت را دانلود کنید، بعد هر فایل و فولدری که در فایل زیپ هست رو عینا کپی کنید و تو فولدر Plugins جایی که برنامه رو ریختید. مسیر پیش فرض:

C:\Program Files (x86)\Google\Google SketchUp 8\Plugins

امیدوارم مفید بوده باشه
